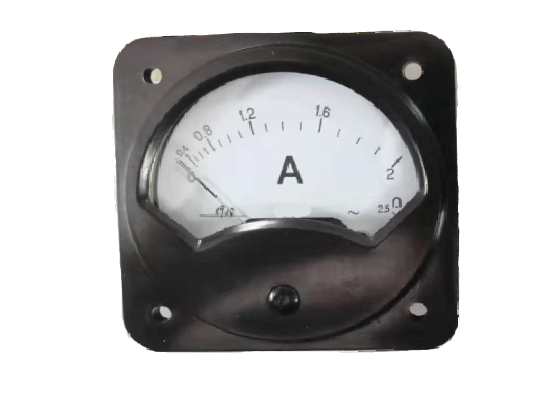

由熱電偶與磁電系電表組成的機械式指示電表。 原理是通過熱電現象,先把高頻電流轉變?yōu)橹绷麟?,再測量直流電的大小, 從而間接地反映出被測高頻電流的量值。
設備類型:
?普通型:采用普通熱電偶,測量高頻電流真有效值,響應頻率50Hz-5MHz,0.5A-30A等多個不同量程可選。
?真空型:采用真空熱電偶,測量高頻電流真有效值,響應頻率50Hz-30MHz,量程300mA 。
?高真空型:采用高真空熱電偶,測量高頻電流真有效值,響應頻率50Hz-100MHz,量程250mA。
設備原理:
?原理是通過熱電現象,先把高頻電流轉變?yōu)橹绷麟姡贉y(cè)量直流電的大小,從而間接地反映出被測高頻電流的量值。
?由于熱電偶的溫差電動勢與熱絲中通過的電流成平方關系,因此高頻電流表的刻度不是線性的。因此為了保證讀數的精度,一般使用時建議用戶選用不同量程的儀表,至少包括0.5A以及3A兩個量程。此外,溫差電偶的過載能力很低,切記不可超量程使用。
?熱電式電表可用于測量交流和直流電流,工作頻率范圍很寬,由直流到兆赫以上,且交、直流刻度相同,可作為交、直流轉換電表使用。
?計量時一般計量50Hz交流即可。
