有關1587測試中視場角測試方法的研究

2024-01-30

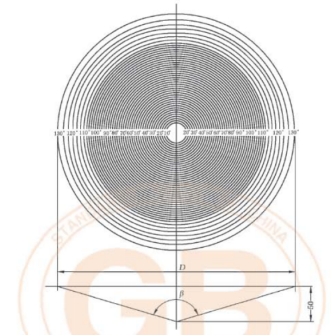

目前各個內窺鏡相關標準中視場角的測試方法基本相同,都是采用下圖所示同心圓環進行測試,并且測試時以視場內最大可見同心圓環讀數為準,不能進行估讀。各個相關標準以YY 0068.1規定最為詳細,具體見下圖0068.1測試設備。

正確測試視場角的前提是,光路必須準直。對于電子鏡來說,由于頭端的傾角不會很大(可以通過手柄調節后固定),因此即使采用分度盤,也是基本放在0°左右位置,然后通過夾具的上下、左右、俯仰以及傾角調節功能實現準直調節。換句話說,只有電子鏡的頭端故意保留一個大的彎曲角度(比如30°,模擬30°的硬性內窺鏡的視向角),這時采用分度盤才有意義,首先通過分度盤把30°的彎曲角度校正過來,然后再利用夾具的上下、左右、俯仰以及傾角調節功能實現準直調節。可以看到分度盤的意義僅僅是校正電子鏡頭端的彎曲角度,而這個角度可以通過手柄來實現,用手柄把電子鏡頭端調到0°附近并固定手柄上的調節裝置,然后再進行準直調節。

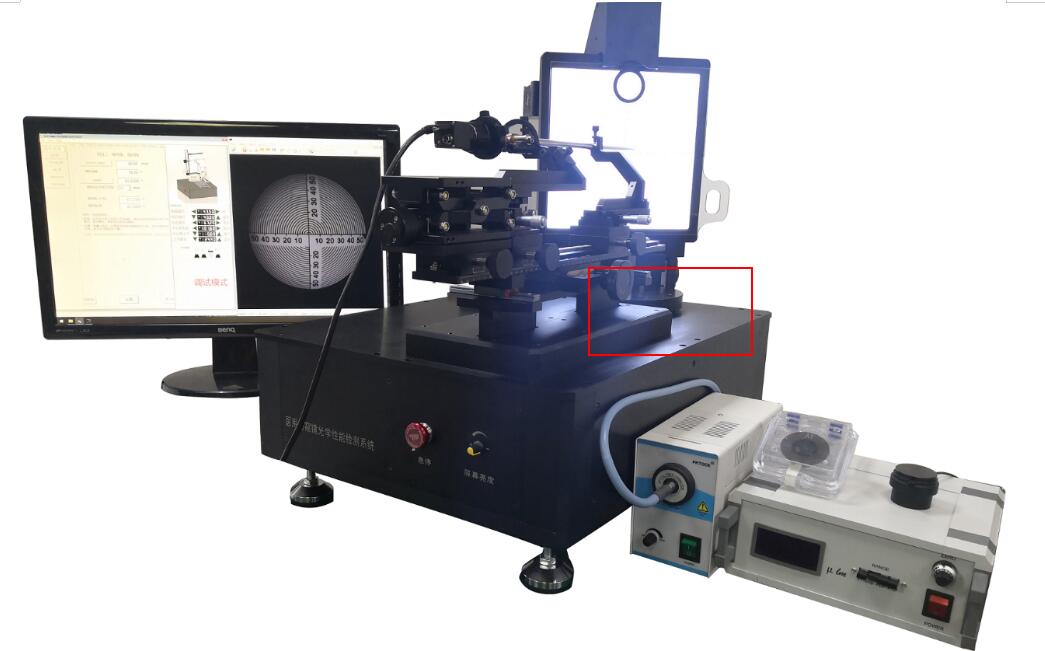

目前我公司設計的夾具具備準直調節功能,配備同心圓環,完全可以滿足標準要求的視場角測試功能。對于某些有固定視向角的內窺鏡,我們可以提供YY 0068.1的整套測試設備,見下圖0068.1測試設備,所示(紅框內可以實現-90°到90°的視向角調節和測試,功能涵蓋了分度盤,同時也具備上下、左右、俯仰以及傾角調節功能)。
